Комбинат по переработке молока и производству сыра (Нижегородская область, 2017 г.)

Чиллер ВТХН-150, блочная установка охлаждения жидкости с гидромодулем Q=150 кВт, Твых=-8 С, Твх=-3С, хлористый кальций 30%

Заказать оборудование

Заявка на расчет и проектирование холодильного оборудования.

Оставьте свой телефон и в течение 5 минут наш специалист проконсультирует Вас

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных

Порядок работы с нами

Бесплатный выезд специалиста и аудит Вашего объекта

Оказываем помощь при составлении технического задания

Договор и оплата

Подбор оборудования

Производим монтаж и пуско-наладку

Предоставляем гарантийное и постгарантийное оборудование

Скачайте и заполните один из опросных листов (техническое задание) и мы подберем Вам необходимое оборудование и дадим ценные советы!

Проведение теплотехнического расчета градирни

Изготовление холодильной камеры

ОЛ для проектирования чиллера

ОЛ для подбора холодильного оборудования в камеру

Наши специалисты могут проконсультировать Вас

по подбору, ремонту и обслуживанию холодильного оборудования

Звоните прямо сейчас: 8 (831) 414-53-52

Заказчик Комбинат по переработке молока и производству сыра. Производство цельномолочной продукции (молоко, кефир, ряженка, топленое масло, сметана), а также производство сливочного масла и творогов различной жирности
Регион поставки Нижегородская область
Год 2017 г.
Цель проекта В связи с расширением производства возникла необходимость в чиллере для охлаждения вновь устанавливаемого технологического оборудования для переработки молока. По итогам проведенных работ была проведена установка чиллера ВТХН-150, блочная установка охлаждения жидкости с гидромодулем Q=150 кВт, Твых=-8 С, Твх=-3С.

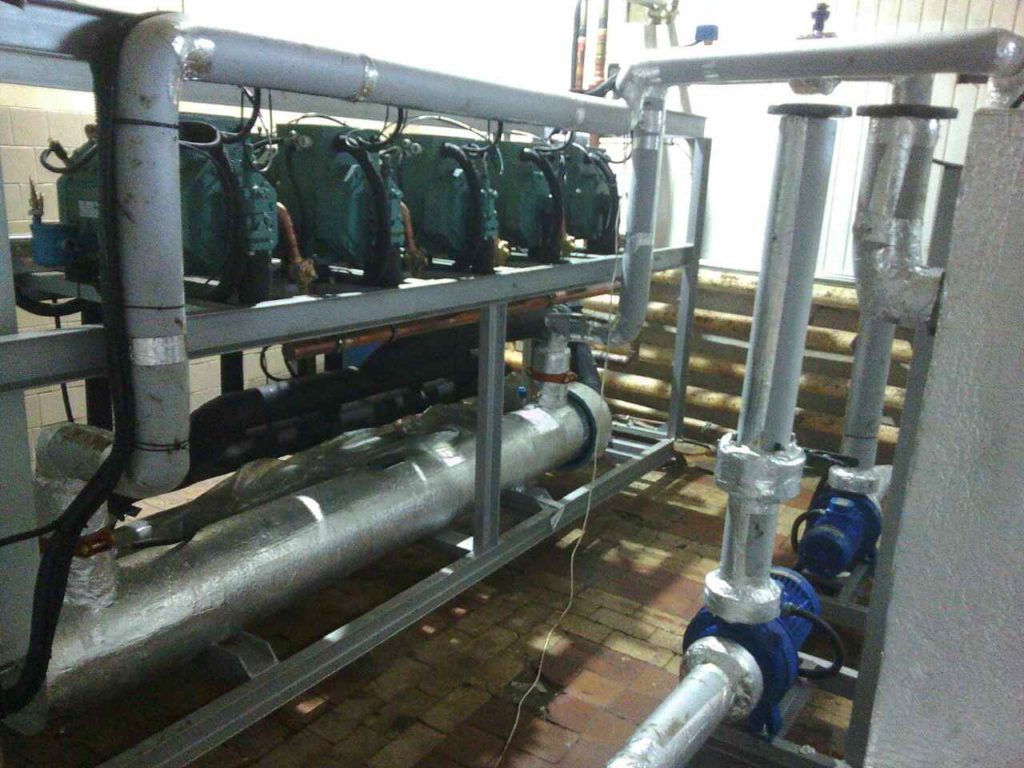

Описание оборудования В связи с ограниченностью финансирования данного проекта был предложен вариант модульного исполнения с использованием восстановленного оборудования: 5-ти компрессорной централи и воздушного конденсатора. Дополнительно были установлены новые элементы: - кожухотрубный теплообменник, трубопроводы фреонового контура, теплоизоляция.
Описание объекта Чиллер был укомплектован всем необходимым оборудованием и отревизирован на производстве в Нижнем Новгороде, что позволило сократить сроки проведения монтажа и пусконаладочных работ. Чиллер смонтирован на наружной эстакаде, предоставленной Заказчиком, воздушный конденсатор установлен на стене здания. Данный вариант размещения оборудования позволил сохранить площади в цеху для размещения основного технологического оборудования.
Ключевые особенности Установка открытого типа для стационарного размещения в помещении.
Марка компрессора Поршневой Bitzer
Марка испарителя Кожухотрубный ALFA-LAVAL
Марка конденсатора Воздушный LAMEL
Оборудование Чиллер ВТХН-150, блочная установка охлаждения жидкости с гидромодулем
Технология Охлаждение молочной продукции
Хладоноситель Хлористый кальций 30%
Производительность Q=150 кВт, Твых=-8 С, Твх=-3С
Тип установки Модульный
Специфика предприятия Производство цельномолочной продукции (молоко, кефир, ряженка, топленое масло, сметана), а также производство сливочного масла и творогов различной жирности.
Производительность Q=150 кВт, Твых=-8 С, Твх=-3С
Доп. оборудование Dixell, Wilo, Danfoss, Schneider Electric
Результат Формирование технического задания, совместно с представителем заказчика. Проектирование, изготовление, монтаж "под ключ"
Производство 15 рабочих дней
Монтаж 8 рабочих дней
Стоимость 2,2 млн. рублей млн рублей



Чиллер был укомплектован всем необходимым оборудованием и отревизирован на производстве в Нижнем Новгороде, что позволило сократить сроки проведения монтажа и пусконаладочных работ. Чиллер смонтирован на наружной эстакаде, предоставленной Заказчиком, воздушный конденсатор установлен на стене здания. Данный вариант размещения оборудования позволил сохранить площади в цеху для размещения основного технологического оборудования.

В связи с ограниченностью финансирования данного проекта был предложен вариант модульного исполнения с использованием восстановленного оборудования: 5-ти компрессорной централи и воздушного конденсатора. Дополнительно были установлены новые элементы:

  • кожухотрубный теплообменник, трубопроводы фреонового контура, теплоизоляция;
  • электромагнитный клапан на жидкостной линии, электронное ТРВ;
  • контроллер регулирования температуры хладоносителя с функцией антизамерзания испарителя, включающий датчики температуры на входе/выходе хладоносителя из испарителя;
  • контроллер регулирования давления конденсации (управления вентиляторами конденсатора);
  • реле протока хладоносителя;
  • насос подачи хладоносителя;
  • Срок поставки оборудования 15 рабочих дней;
  • Срок поведения монтажных и пусконаладочных работ 8 рабочих дней;
  • Стоимость 2,2 млн. рублей.

Ключевыми особенностями проекта была установка открытого типа для стационарного размещения в помещении.

Цель проекта

В связи с расширением производства возникла необходимость в чиллере для охлаждения вновь устанавливаемого технологического оборудования для переработки молока.

По итогам проведенных работ была проведена установка чиллера ВТХН-150, блочная установка охлаждения жидкости с гидромодулем Q=150 кВт, Твых=-8 С, Твх=-3С.

Специфика предприятия

Производство цельномолочной продукции (молоко, кефир, ряженка, топленое масло, сметана), а также производство сливочного масла и творогов различной жирности.
